Selon le type de topologie réseau ou l'ajout de nouvelles fonctionnalités IOS, le besoin en mémoire d'un routeur peut varier. Il est donc nécessaire d'upgrader la mémoire.
Il existe 3 types de mémoires sur les routeurs CISCO:
- La DRAM
- La FLASH
- La NVRAM
LA DRAM: C'est
une mémoire volatile qui stocke temporairement les données nécessaires à son
fonctionnement.
La FLASH: C'est une mémoire non volatile (EPROM) qui permets de
stocker l' IOS FEATURE PACK.
La NVRAM: C'est une mémoire non volatile qui permets de stocker la
configuration et les paramétres du routeur.
En général, seules les mémoires DRAM et FLASH sont upgradables. Pour connaitre la quantité nécessaire de mémoire pour une configuration (Exemple: un ios IP+/IPX pour un routeur cisco1601) , utiliser le logiciel Configuration Tools du site CISCO SYSTEMS.
La procédure ci-dessous présente une procédure typique d'upgrade mémoire d'un routeur.
Procédure d'upgrade mémoire

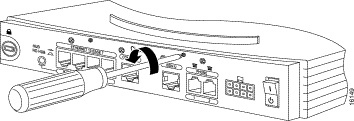

1. Enlever les vis du châssis
2. Enlever le capot du routeur

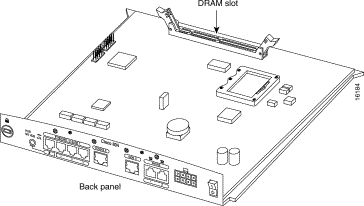

3. Localiser l'emplacement de la barrette mémoire à ajouter
aller à OPTION1: si il y a un emplacement vide supplémentaire ou OPTION2: si il existe déja une barrette
Localiser l'emplacement vide

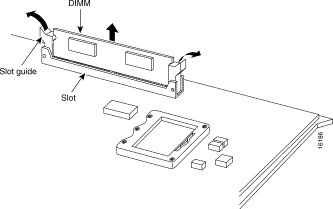

Inserer la barette mémoire dans l'enplacement
Localiser l'emplacement DRAM possédant déja une barrette mémoire
Oter la barrette de l'emplacement mémoire
Ajouter la nouvelle barrette
4. Remettre le capot de protection et revisser.
