1    Déballage du routeur

    Enlever le routeur du carton d'emballage et rechercher le sachet plastique nommé "Open Me First". Ce sachet contient tous les câbles requis pour le routeurs. Enlever aussi l'alimentation du routeur. Cette procédure se refére à un CISCO série 760, mais elle s'applique de la même façon pour les autres routeurs.

1 routeur Cisco série 760
1 câble  Ethernet jaune
1 câble ISDN/U rouge		Cisco 762, Cisco 766 routers only.
1 câble ISDN/T orange		Cisco 761, Cisco 765 routers only.
1 adaptateur RJ-45-RJ-11		optionnel
1 câble console (ou câble de configuration RS232c)
1 bloc d'alimentation 220V
1 cordon d'alimentation 220V (pour le bloc d'alimentation)
1 CD "Cisco Fast Step" et 2 CD-ROM "Cisco Documentation"

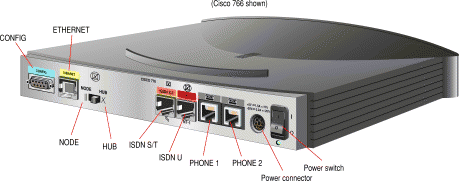

2    Connexion des câbles sur le routeur

Les ports sont codifiés dans les mêmes couleurs que les câbles pour éviter tout erreur.

3    Connexion du câble Ethernet à un ordinateur ou un Hub

Option 1: Pour connecter le câble Ethernet à un PC, aller sur Option 1

Option 2: Pour connecter le câble Ethernet à un HUB aller sur Option 2

.

Option 1   Connexion du câble à un PC

1. Connecter le câble Ethernet jaune sur le port jaune ETHERNET du routeur. 2. Connecter l'autre extrémité du câble au port RJ45 de la carte réseau du PC. 3. Placer le switch "node-hub" (à l'arrière du routeur) sur la position "HUB"

Option 2   Connexion du câblre Ethernet Cable à un Hub

1. Connecter le câble Ethernet jaune sur le port jaune ETHERNET du routeur. . 2. Connecter l'autre extrémité du câble à un port RJ45 du HUB . 3. Placer le switch "node-hub" (à l'arrière du routeur) sur la position "NODE"

4    Connexion de la ligne ISDN

Pour l'Europe 1. Connecter le câble orange ISDN S/T au port orange nommé ISDN S/T  du   routeur. 2. Connect the other end of the ISDN S/T cable to the ISDN wall socket.

5    Connexion Optionelle des  téléphones ou FAX.

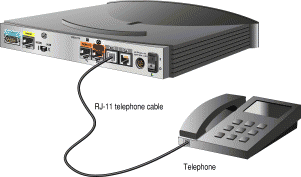

Si vous utiliser le Cisco 765 ou Cisco 766, il est possible de connecter directement un téléphone sur le routeur.

Connecter le câble telephone sur le port gris  PHONE 1 ou PHONE 2 à l'arrière du routeur.

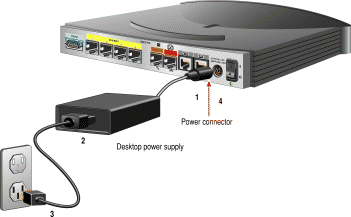

6  Alimentation et mise en route du routeur

La diode verte "RDY LED" à l'avant du routeur s'allume. Votre routeur est prêt..

Si la diode verte  "RDY LED" est OFF, vérifier de nouveau les connexions ou réferez-vous à la section "Troubleshooting" du manuel d'installation.

7  Configuration du routeur

Vous pouvez configurer le routeur de plusieurs façons ( configuration ):

                                                                    - via hyperterminal

                                                                                        - via le logiciel Cisco Fast Step fourni sur le CD
