La gamme de routeurs Cisco 800 fournit aux agences distantes et aux télétravailleurs un niveau avancé de sécurité et de fiabilité pour leur réseau grâce aux performances de la plate-forme logicielle Cisco IOS.




Cette solution est recommandée pour les entreprises souhaitant connecter jusqu'à 20 utilisateurs à Internet ou au réseau local du site central via une ligne RNIS.




alert2.gif (7254 octets): Le 805 récemment sorti permets de connecter une entreprise distante via une liaison spécialisée






Caractéristiques principales et facades des différents routeurs de la série 800

Cisco 801



Cisco 802





Cisco 803





Cisco 804







Cisco 805



- 1 port Ethernet
- 1 port RNIS
-  port console



- 1 port Ethernet
- 1 port RNIS
-  port console



- 1 port Ethernet
- 1 port RNIS
-  port console
- 1 HUB 4ports 10baseT
- 2 ports analogiques



- 1 port Ethernet
- 1 port RNIS
-  port console
- 1 HUB 4ports 10baseT
- 2 ports analogiques





- 1 port Ethernet
- 1 port série (HSSI)
-  port console

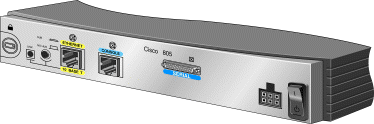

Cisco 805





Principales fonctionnalités

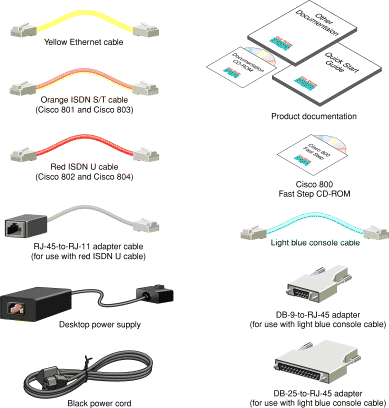

La gamme des 800 est livré avec les équipements suivants:








Installation des différents accessoires






Connexion d'un hub sur le routeur

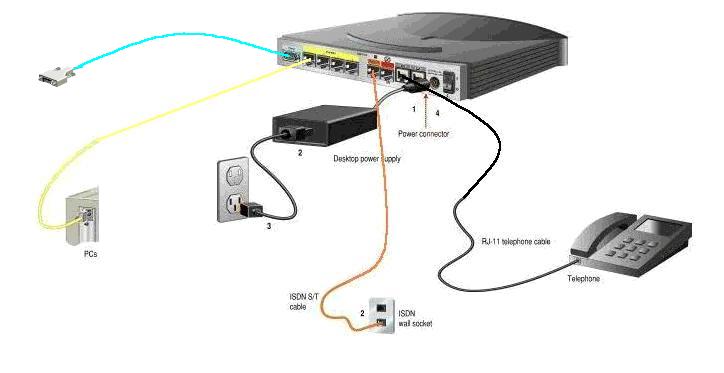

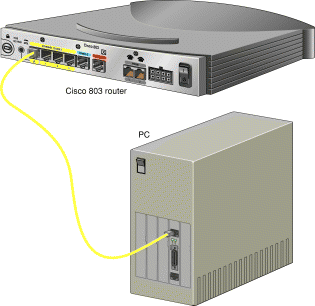

Connexion d'un PC sur le hub du routeur






Les logiciels



Il existe aussi différents programmes pour paramétrer le cisco 800. Les plus connus sont:

Le cisco surf (à conseiller pour une connexion internet)

Le cisco fast step (ce soft est en général fournit dans le package)

Le config maker (ce soft se base sur le glisser-déposer)







L'interface RNIS (du 801 au 804)

RNIS est l'abréviation de "Réseau Numérique à Intégration de Services". En anglais ISDN ("Integrated Services Digital Network"). France Télécom (FT) a choisi de le vendre sous un nom commercial distinct, "Numéris", à la suite de pressions du Ministre des Télécommunications qui exigea un nom plus commercial que le "barbare" RNIS/ISDN, difficilement prononçable.

Dans un pays comme la France, le réseau de télécommunications (commutation et transmission) a été pratiquement totalement numérisé, le seul bastion analogique restant la ligne de distribution du central de FT à l'abonné. Avec RNIS, cette ligne passe en numérique ce qui permet:

- le séparation fonctionnelle entre la signalisation et le transport (voix, données, etc…) offre une signalisation beaucoup plus riche et plus rapide;

- l'intégration plus facile et plus simple de nouveaux services (genre signal d'appel, rappel automatique sur occupation, sous-adressage, conférence à trois, présentation des appels entrants, préparation de la numérotation, mini-messages, renvoi d'appel, indication du coût de l'appel, etc. ...),

- des débits supérieurs et garantis (64 kb/s entre deux abonnés RNIS) pour les transferts de données (fax, réseaux informatiques, etc.). En PPP synchrone le débit mesuré est d'environ 7.5 KBytes/s/canal B.

- la possibilité d'établir des circuits virtuels dans les canaux B (ou le canal D) pour accéder à des Réseaux Publics de Données à Commutation de Paquets (Transpac).

On distingue en France 5 types d'accès au réseau RNIS:

- l'accès de base isolé vous procure deux canaux dits "B", chacun filant à 64 kb/s (plus un canal "D" à 16 kb/s sur lequel est transporté toute la signalisation). Cela permet par exemple deux conversations téléphoniques simultanées ou un appel téléphonique et une communication numérique (transfert de données par exemple). France Télécom n'attribue qu'un seul numéro à un accès de base isolé mais il est possible d'acheter des numéros supplémentaires (SDA) par tranche de 5 pour un coût de 30 HT/mois.

- accès Numéris DUO: cet accès de base commercialisé depuis 1996 par France Télécom a l'avantage de proposer à l'abonné un convertisseur analogique/numérique délivrant deux interfaces analogiques (appelées dans le jargon Z1 et Z2) pour lui permettre d'utiliser des dispositifs analogiques existants (FAX, téléphone, modems). France Télécom attribue trois numéros à un accès Numéris Duo. Attention: les services CLASS ne sont pas toujours compatibles avec les interfaces analogiques Z.

- accès Numéris iToo ® : c’est l’équivalent fonctionnel de la Numéris DUO mais vendu par les Agences Résidentielles ;

- groupement d'accès de base sur la même tête de ligne. Cette offre est destinée au petit PABX. C'est l'idéal si on veut 4 à 16 canaux B (6 accès B maximum à la mise en service et 8 accès maximum au total).

- l'accès primaire à Numéris (2048 kb/s) comprend 15 canaux B au minimum et 30 canaux B au maximum(à 64 kb/s) et un canal D à 64 kb/s.



    Pour plus d'infos, downloader le document PDF sur l'isdn: ISDN.PDF
Pour consulter les documents au format PDF, télécharger ACROBAT READER   acrobat.gif (712 octets)





L'interface série HSSI (pour le 805)



Pour les liaisons louées (X25,FRAME RELAY,ATM) , un seul site à consulter: TRANSPAC et les liaisons louées
