Présentation générale de la gamme de routeurs Cisco 2600
La gamme de routeurs Cisco 2600 étend aux sites distants, la polyvalence,
l'intégration et la puissance généralement dédiées aux sites centraux. L'architecture
modulaire de la gamme Cisco 2600 permet la mise à niveau des interfaces pour s'adapter à
l'extension du réseau ou aux évolutions technologiques. Grâce à leur puissant
processeur RISC, les routeurs Cisco 2600 disposent de toute la puissance nécessaire pour
prendre en charge les fonctions évoluées de qualité de service (QoS) et de sécurité
qui sont aujourd'hui nécessaires pour les sites d'entreprise distants.
La gamme Cisco 2600 est une solution économique pour répondre aux besoins des sites
distants dans le cadre des applications suivantes :
-
Sécurité de l'accès Internet/intranet avec Firewall
-
Intégration données/voix multiservice
-
Services d'accès commuté analogique et numérique
-
Accès par réseaux privés virtuels (VPN)
-
Réseaux locaux virtuels (VLAN)
Présentation Générale
Caractéristiques principales et facades des
différents routeurs de la série 2600
| Modèle | Interfaces | |

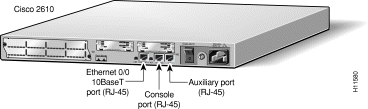

| CISCO 2610 |  |
un port Ethernet |
| CISCO 2611
|
 |
deux ports Ethernet |

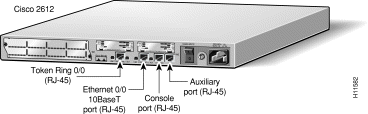

| CISCO 2612 |  |
un port Ethernet et un port Token Ring |

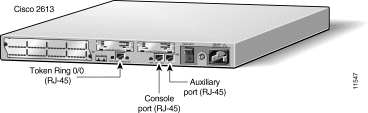

| CISCO 2613 |  |
un port Token Ring |

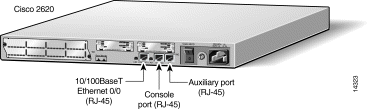

| CISCO 2620 |  |
un port Ethernet à détection
automatique 10/100 Mbits/s |

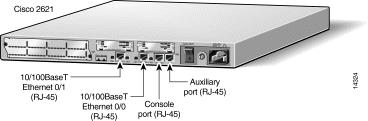

| CISCO 2621 |  |
deux ports Ethernet à détection automatique 10/100 Mbits/s |
matrice des différents cisco de la famille des 2600
Note:
Chaque routeur est également doté de deux emplacements pour les cartes d'interface WAN (WIC), d'un emplacement pour module de réseau et d'un autre pour module AIM (Advanced Integration Module).
Les cartes d'interface WAN disponibles pour les routeurs Cisco 1600,
1720, 2600 et 3600 supportent différentes options série, RNIS (Réseau Numérique à
Intégration de Services) BRI (Basic Rate Interface) et CSU/DSU (Channel Service Unit/Data
Service Unit) intégrées, pour les connexions WAN principales et de sauvegarde. Les
modules réseau disponibles pour les gammes Cisco 2600 et 3600 prennent en charge une
large gamme d'applications, notamment l'intégration données/voix multiservice, l'accès
commuté analogique et RNIS ainsi que la concentration de périphérique série.
Le module AIM (Advanced Integration Module) de compression interne des données de la
gamme Cisco 2600 élimine la nécessité de comprimer les données à grande vitesse. Le
traitement s'effectue depuis l'unité centrale principale du 2600, ce qui autorise un
débit de données compressé de 8 Mbits/s maximum tout en préservant les emplacements
d'interface externe pour d'autres applications.
Serveurs d'accès Cisco 2500
--- |
Cisco 2509, 2509-ET, 2511 et 2512 |
AS2509-RJ, AS2511-RJ |
|---|---|---|
Processeur |
68030 20 MHz |
68030 20 MHz |
Mémoire flash |
8 à 16 Mo |
8 à 16 Mo |
Mémoire système/paquets |
4 à 16 Mo |
4 à 16 Mo |
Ports série synchrone |
2 |
1 |
Ports de console et ports auxiliaires |
Oui |
Oui |
Montage en rack et sur mur |
Inclus |
Inclus |
Câbles asynchrones |
Options de câble à éclatement en huit lignes |
Options de câble à éclatement en huit lignes |
L'installation
insertion des cartes d'extensions
connexion du routeur à un HUB
Connexion du cable console pour configurer le routeur

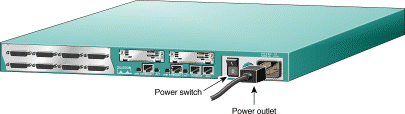

Branchement electrique
Les logiciels disponibles
Il existe une variété importante de logiciels Cisco IOS pour ces
équipements :
Logiciels IOS pour les routeurs Cisco 2600
| Version | Fonctions |
| IP | Connectivité IP (RIP V1, V2, OSPF , EIGRP, RTP, PIM, GRE, XOT, Frame Relay, PPP) |
| IP Plus | IP + NAT, RMON, IBM, MMP AND VPDN/L2F, ISL over HSRP, voice over IP |
| IP Plus 40 | IP Plus + Encryptage DES 40 Bits |
| IP Plus 56 | IP Plus + Encryptage DES 56 Bits |
| IP/IPX/AT/DEC | IP + IPX : IPX WAN, NLSP, AT et DECNET Phase IV. IPX over ISL seulement |
| IP/IPX/AT/DEC Plus | IP/IPX/AT/DEC +: NAT, RMON, IBM, MMP, VPDN/L2F, ISL over HSRP, voice over IP |
| Enterprise Plus | IP/IPX/AT/DEC +: DECNET Phase V, AT/DECNet over ISL, fonction de translation de protocole et NAT, RMON, IBM, MMP, VPDN/L2F, ISL over HSRP, voice over IP |
| Enterprise Plus 40 | Enterprise Plus+ l’encryptage DES 40 Bits |
| Enterprise Plus 56 | Enterprise Plus + l’encryptage DES 56 Bits |
| Enterprise/APPN Plus | Enterprise Plus +APPN pour être NN ou EN |
| Enterprise/APPN Plus 40 | Enterprise/APPN Plus +DES 40 Bits en plus |
| Enterprise/APPN Plus 56 | Enterprise/APPN Plus +DES 56 Bits en plus |
Logiciels à missions spécifiques
| Version | Fonctions |
| IP/FW | Code Firewall comprenant NAT, CBAC, filtrage des proxys et Syslogd pour les tentatives d’accès |
| IP/H323 | Fonction gatekeeper/proxy H323 sur LAN |
| RAS | Service de serveurs d’accès pour les modèles contenant des modules NM-8A,16A, ou 8AM, 16AM. |
Carte d'interface WAN
Carte d'interface WAN
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les cables

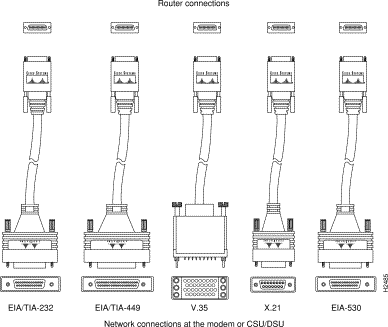

Il existe plusieurs types de câbles pour les liaisons physiques pour les liaisons spécialisées. Les graphiques ci-dessous vous les présentent.
EIA/TIA-232 Adapter Cable Connectors, Network End
EIA/TIA-449 Adapter Cable Connectors, Network End
V.35 Adapter Cable Connectors, Network End
X.21 Adapter Cable Connectors, Network End
EIA-530 Adapter Cable Connector, Network End
Les différents types de câbles
Il existe aussi différents programmes pour paramétrer le cisco 2600. Les plus connus sont:
Le cisco fast step (ce soft est en général fournit dans le package)
Le config maker (ce soft se base sur le glisser-déposer)
