Présentation générale de la gamme de routeurs Cisco 2500

Avec la gamme de routeurs Cisco 2500, Cisco Systems offre aux entreprises et aux utilisateurs individuels des solutions d'accès et de groupes de travail complètes. Les routeurs Cisco 2500 sont la fusion entre la technologie réseau de Cisco, numéro un de l'interconnexion de réseaux, et l'efficacité des solutions personnalisées. La gamme Cisco 2500 intègre un large éventail de produits dont la richesse fonctionnelle n'a d'égale que la facilité d'installation, d'utilisation et de maintenance.

Les routeurs Cisco 2500 se déclinent en différentes configurations intégrant l'environnement d'exploitation Cisco Internetwork Operating System

fin de faciliter l'utilisation. Economiques, ces solutions multiprotocoles permettent de connecter des réseaux locaux (LAN) à des réseaux étendus (WAN).

Chaque modèle se décline autour des interfaces suivantes :
- Ethernet,
- Token-Ring,
- Interface synchrone et asynchrone,
- Interface S0/T0 pour RNIS,
- Port concentrateur,
- Serveurs d'accès asynchrone,

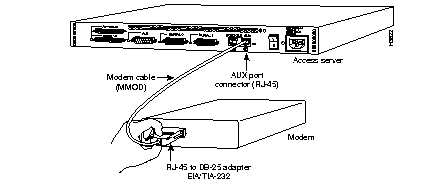

- 1 port asynchrone auxiliaire commun à l'ensemble de la gamme

Attention tous les routeurs de  l'ensemble de la gamme doivent être commandés avec une version d'IOS spécifiques aux besoins du réseau.

Caractéristiques principales et facades des différents routeurs de la série 2500

Modèle		Configuration de ports	Interfaces

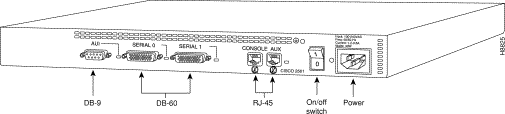

CISCO 2501		1 E, 2 T, 1 AUX	1 Ethernet, 2 interfaces synchrones, 1 port asynchrone auxiliaire

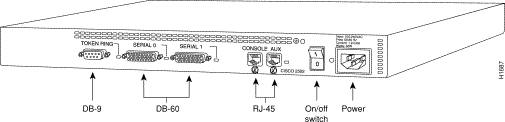

CISCO 2502		1 R, 2 T, 1 AUX	1 Token Ring, 2 interfaces synchrones, 1 port asynchrone auxiliaire

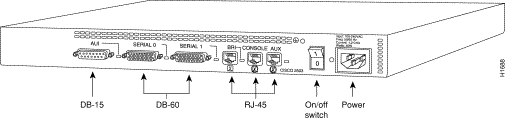

CISCO 2503		1 E, 2T, 1S0/T0, 1 AUX	1 Ethernet, 2 interfaces synchrones, 1 port asynchrone auxiliaire, 1 port RNIS

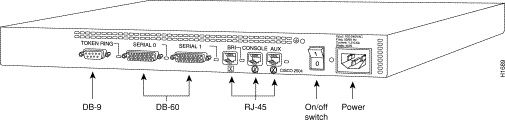

CISCO 2504		1 R, 2T, 1S0/T0, 1 AUX	1 Token Ring, 2 interfaces synchrones, 1 port asynchrone auxiliaire, 1 port RNIS

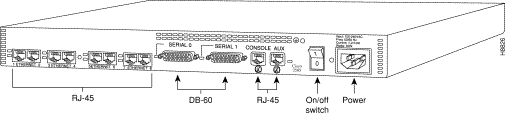

CISCO 2505		8E, 2T, 1 AUX	concentrateur 8 ports Ethernet, 2 ports synchrones, 1 port asynchrone auxiliaire

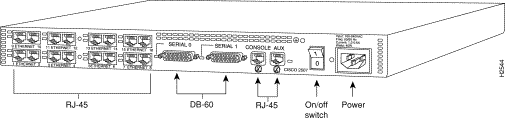

CISCO 2507		16 E, 2T, 1 AUX	concentrateur 16 ports Ethernet, 2 ports synchrones, 1 port asynchrone auxiliaire
CISCO 2509		1E, 2T, 8 ASYNC, 1 AUX	1 Ethernet, 2 ports synchrones, 8 ports asynchrones, 1 port asynchrone auxiliaire
CISCO 2511		1 E, 2T, 16 ASYNC, 1 AUX	1 Ethernet, 2 ports synchrones, 16 ports asynchrones, 1 port asynchrone auxiliaire

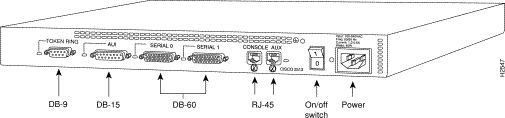

CISCO 2513		1 E, 1R, 2T, 1 AUX	1 Ethernet, 1 Token Ring, 2 ports synchrones, 1 port asynchrone auxiliaire

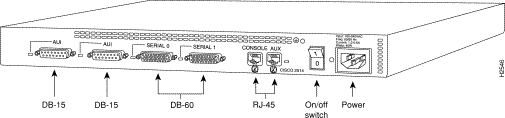

CISCO 2514		2E, 2T, 1 AUX	2 Ethernet, 2 ports synchrones, 1 port asynchrone auxiliaire

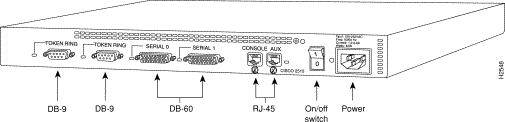

CISCO 2515		2R, 2T, 1 AUX	2 Token Ring, 2 ports synchrones, 1 port asynchrone auxiliaire

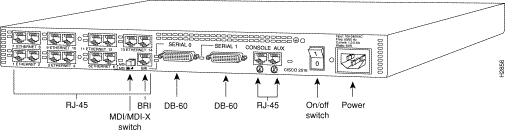

CISCO 2516		14E, 2T, 1 S0/T0, 1 AUX	Concentrateur 14 ports Ethernet, 2 ports synchrones, 1 port asynchrone auxiliaire

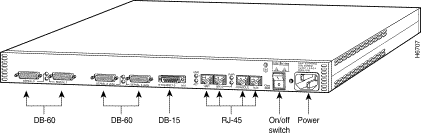

CISCO 2520		1E, 2T, 1S0/T0, 2A/S, 1 AUX	1 Ethernet, 2 interfaces synchrones, 2 interfaces synchrones/asynchrones, 1RNIS, 1 port asynchrone auxiliaire

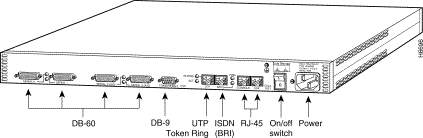

CISCO 2521		1R, 2T, 1S0/T0, 2A/S, 1 AUX	1 Token Ring, 2 interfaces synchrones, 2 interfaces synchrone/asynchrone, 1RNIS, 1 port asynchrone auxiliaire

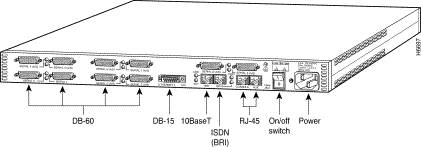

CISCO 2522		1E, 2T, 1S0/T0, 8A/S, 1 AUX	1 Ethernet, 2 interfaces synchrones, 8 interfaces synchrones/asynchrones, 1RNIS, 1 port asynchrone auxiliaire

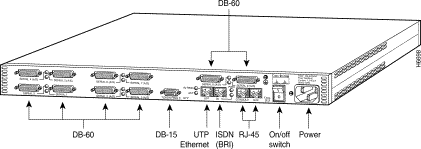

CISCO 2523		1R, 2T, 1S0/T0, 8A/S, 1 AUX	1 Token , 2 gammes synchrones, 8 interfaces synchrones/asynchrones, 1 RNIS, 1 port asynchrone auxiliaire

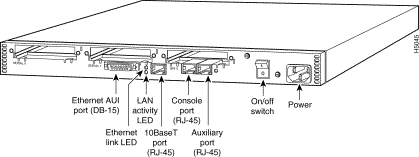

CISCO 2524

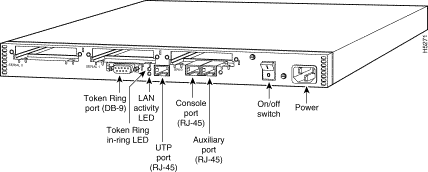

CISCO 2525

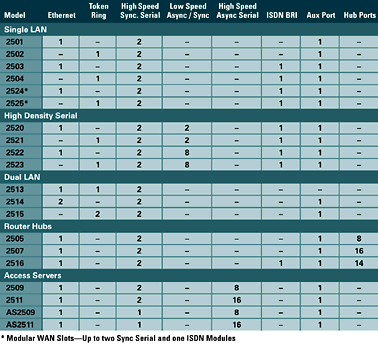

Matrice des différents routeurs

*Les modèles 2501, 2503, 2504, 2505 , 2507, 2509, 2511, 2514, 2516 , 2520, 2521, 2522 et 2523 existent avec des alimentations à courant continu.

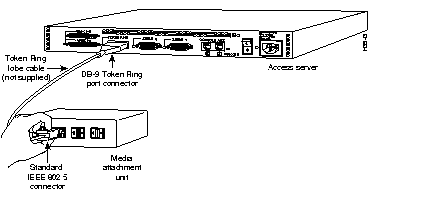

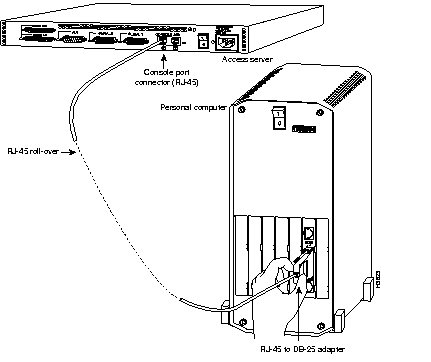

L'installation
